| Kapazität: | Bunchy: 12-96 Kerne, Band: 72-288 Kerne | Durchmesser: | φ20mm |
|---|---|---|---|
| Anzahl der Ports: | 2 in 2 heraus | Dimension: | 370 mm × 178 mm × 106 mm |
| Hervorheben: | Horizontale Faser-Optikspleiß-Schließung,Horizontales Glasfaserverschluss,Wandverbindung mit Glasfaserverschluss |
||

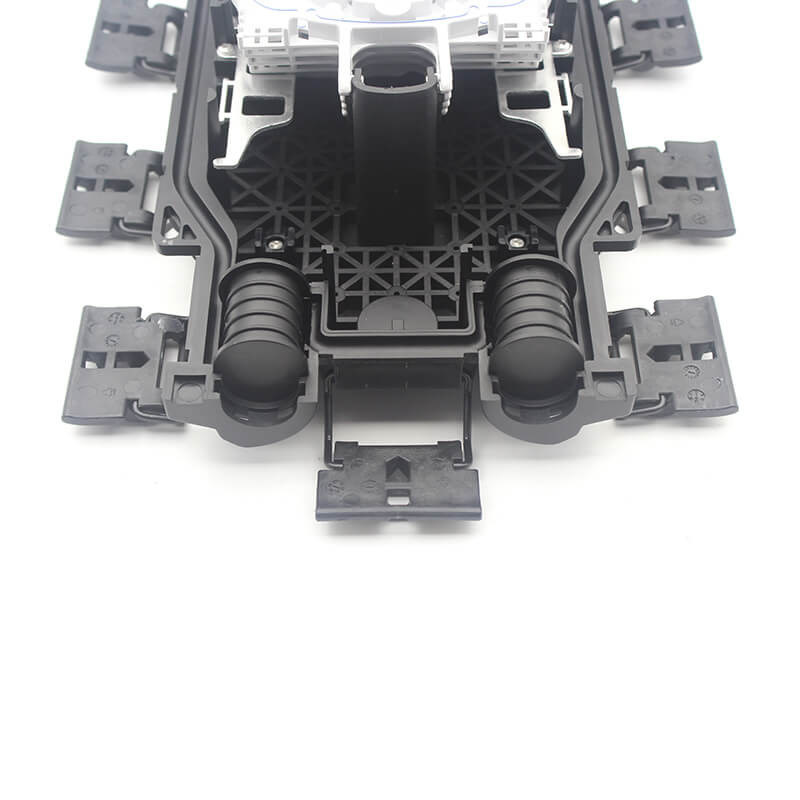

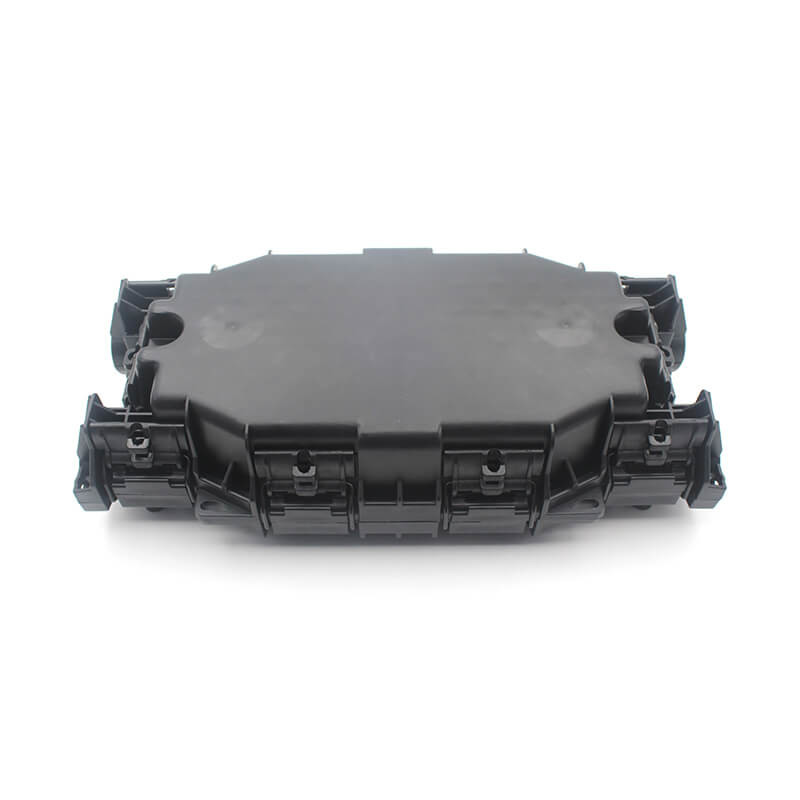

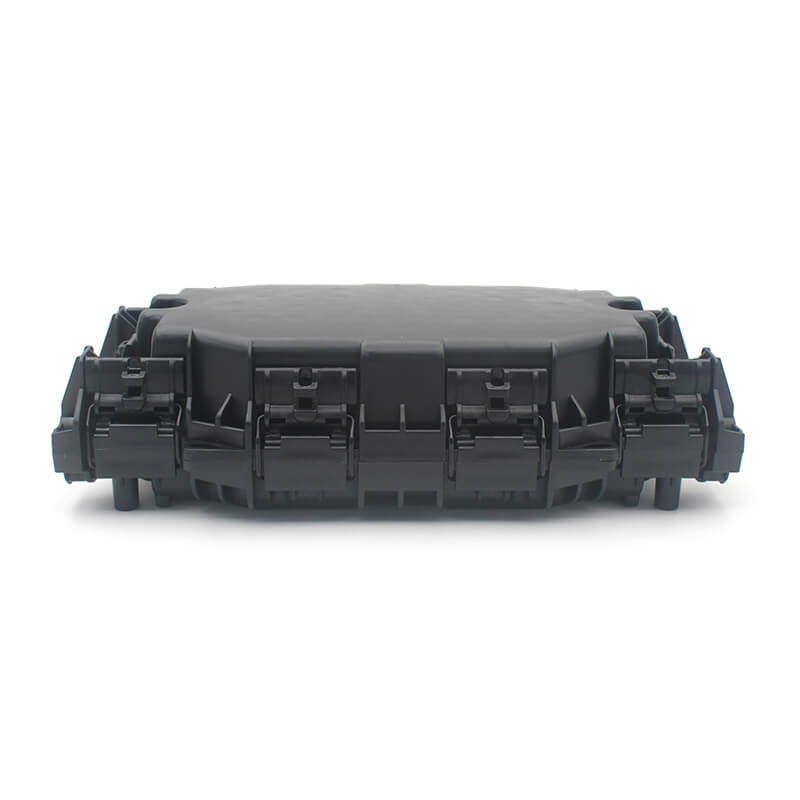

Horizontale Glasfaser-Spleißbox 2 Ein 2 Aus Unterirdisch Wandmontage

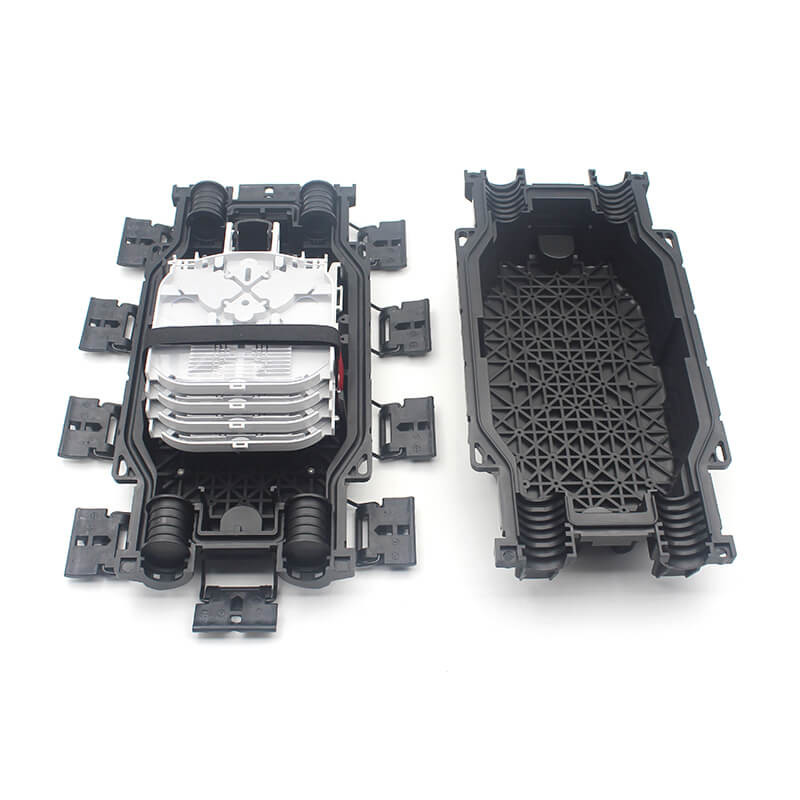

Horizontale Glasfaserboxen sind flach oder zylindrisch. Diese Art von Glasfaser-Spleißboxen wird am häufigsten an Masten oder unterirdisch montiert. Sie enthalten normalerweise eine oder mehrere Glasfaser-Spleißkassetten, die Platz und Schutz für Glasfaser-Spleiße bieten. Der Anwendungsbereich ist: Freileitungen, unterirdisch, Wandmontage, Rohrmontage, Schachtmontage. Die Umgebungstemperatur reicht von -45℃ bis +65℃.
Abmessungen und Kapazität
| Außenabmessungen (LxBxH) | 370mm×178mm×106mm |
| Gewicht (ohne Außenbox) | 1900-2300g |
| Anzahl der Einlass-/Auslassöffnungen | 2 (Stück) auf jeder Seite (insgesamt 4 Stück) |
| Durchmesser des Glasfaserkabels | φ20mm |
| Kapazität der FOSC | Bündel: 12-96 Fasern, Band: 72-288 Fasern |
Benötigte Werkzeuge für die Installation
| 1 | Rohrschneider | 4 | Band |
| 2 | Kreuz-/Parallel-Schraubendreher | 5 | Elektrischer Schneider |
| 3 | Schraubenschlüssel | 6 | Abisolierzange |
Der Prozess der Installation der FOSC
Typ 1. Am Öffnungsende des optischen Kabels von 50 mm, um die Verstärkung des Bewehrungsstabs zu erhalten.
![]()
Typ 2. Das Kabel muss in der Mitte getrennt werden, um es zu verschmelzen.
![]()
Typ 3. Installieren und verriegeln Sie das Kabel in der Kabelhülle und befestigen Sie das Kabel am Kabel.
![]()
Typ 4. Mit Isolierband den überstehenden Teil des optischen Kabelrings fest anziehen.
![]()
Typ 5. Wählen Sie den Außendurchmesser des Kabels etwas größer als den Dichtungsclipring zum Abschneiden. Platzieren Sie das Endstück des Gummistreifens in der Mitte der beiden Dichtungsringe und verwenden Sie den Finger, um den Kleber auf das Kabel aufzutragen. Um den natürlichen Zustand des Klebebands beizuziehen oder mit leichtem Druck, um die gewickelten Schichten des Klebebands anzulegen, ohne offensichtliche Lücken.
![]()
Typ 7. Kabelwicklung abisolieren, vor dem Einbau in den Turm im Anschlusskasten verstauen
![]()
Typ 8. Auf der ersten Scheibennut entlang der Faserschutzrille nach dem Heißschmelzrohr herum. Bei Bedarf kann die verbleibende Länge wie in Abbildung zehn Richtungsspirale gezeigt werden.
![]()
Typ 9. Binden Sie die Verbindungsplatte mit einem Befestigungsband (das nach oben zeigt) mit einer durchgehenden Scheibe an den Halter der Verbindungsplatte.
![]()
Typ 10. Schließen Sie die obere und untere Abdeckung in der richtigen Reihenfolge mit der Befestigungsschnalle des Gehäuses.
![]()
