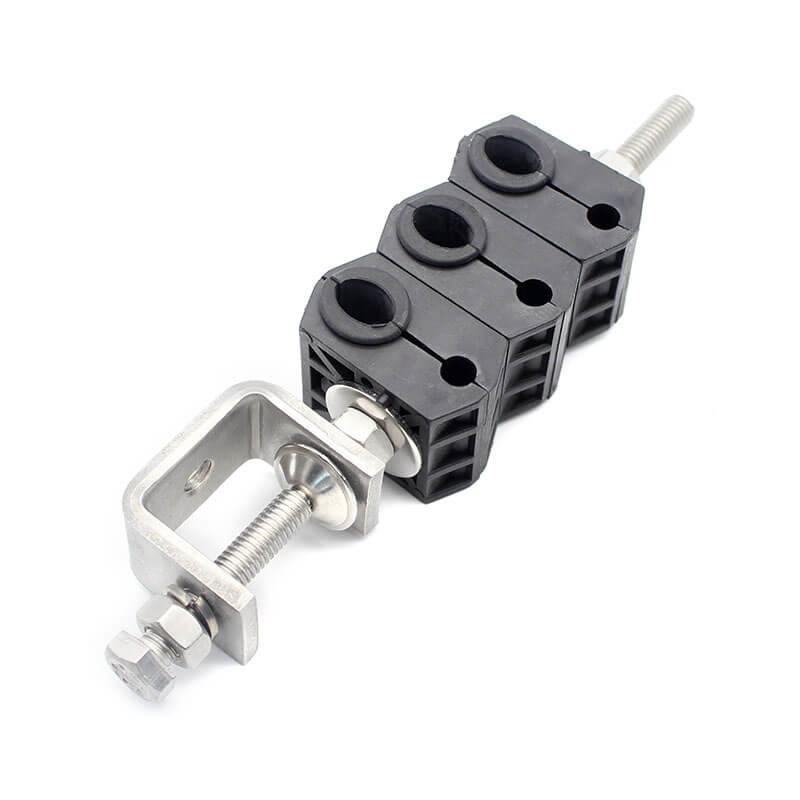

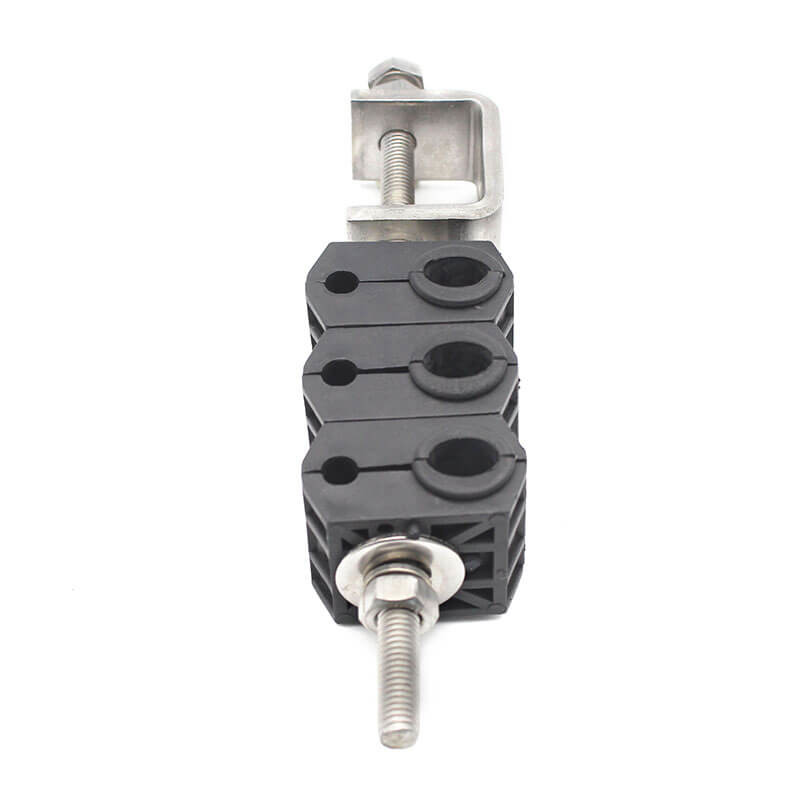

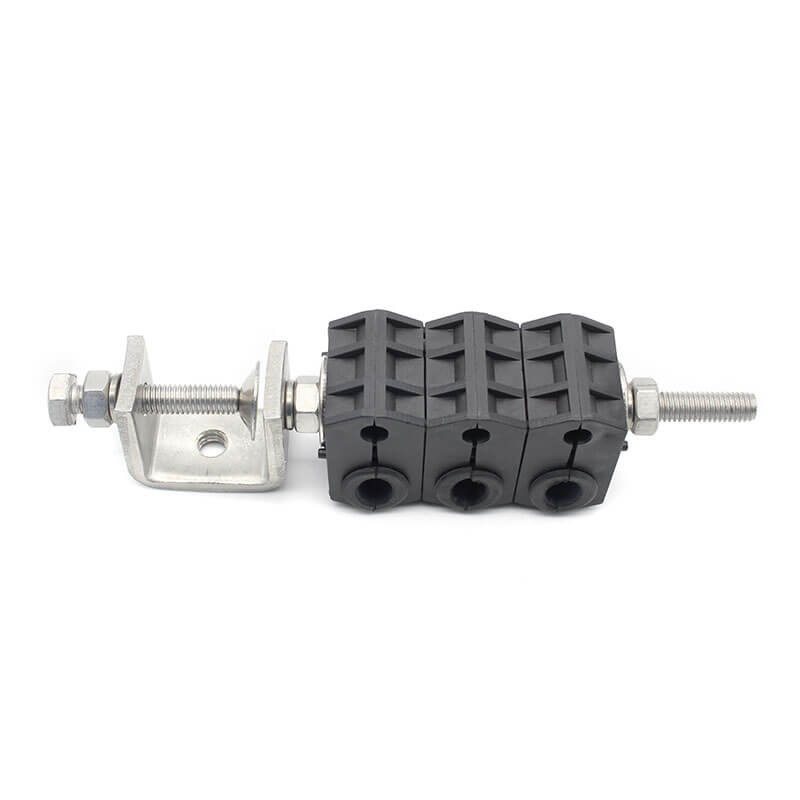

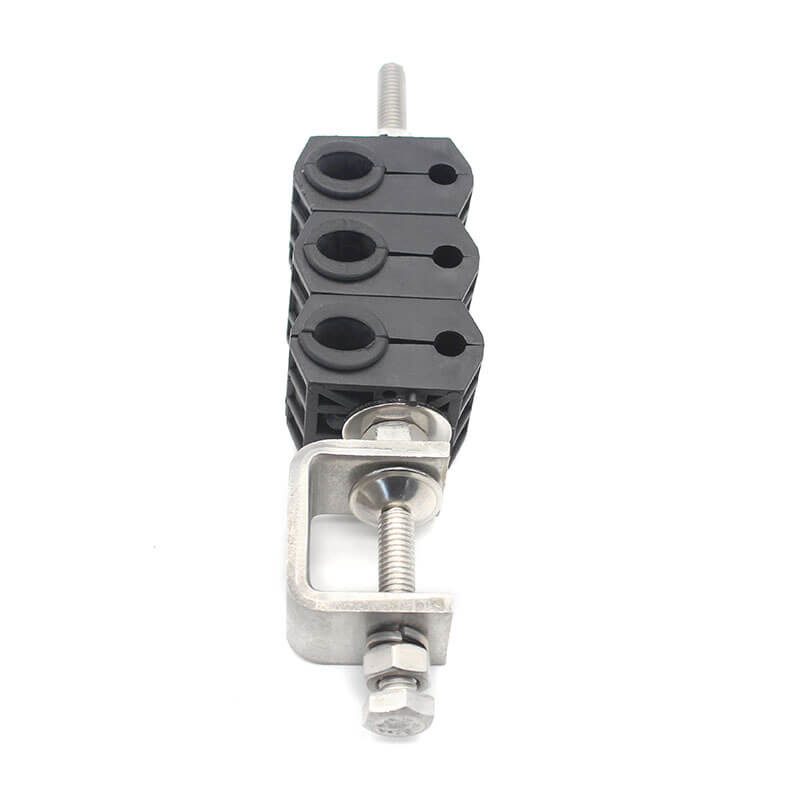

HUAWEI Gummishülle Glasfaser-Zuführklemme Außeneinsatz

Einrichtung:

1.1 Die spezielle Schraube des die C-Begrenzung bis zum Ringent Die Entfernung ist größer als die Dicke von einer Seite aus Winkelstahl. dann die spezielle Schraube M8 anziehen;(Referenzdrehmoment: 15Nm)

1.2 Bitte ziehen Sie die Nuss auf die Sie haben eine Gurt mit Gewinde, und Sie ziehen die Kunststoffklemmen;

1.3 Trennen Sie die Plastikklemme und tauchen Sie ein. das Faserkabel vonφ7mm oderφ7.5mm in das kleine Loch aus Plastik Klemmen, die 3,3 Quadrat oder 4 eintauchenDas Kautschukrohr aus der Kunststoffspange für das 6 Quadrat- oder 8,3 Quadratkabel entfernen und das Kabel in das Loch der Kunststoffklemme eintauchen (Bild rechts);

1.4 Schließen Sie endlich alle Muttern ab. ((Referenzdrehmoment der Sperrmutter M8 für die Klemme:11Nm)

Anwendung:
