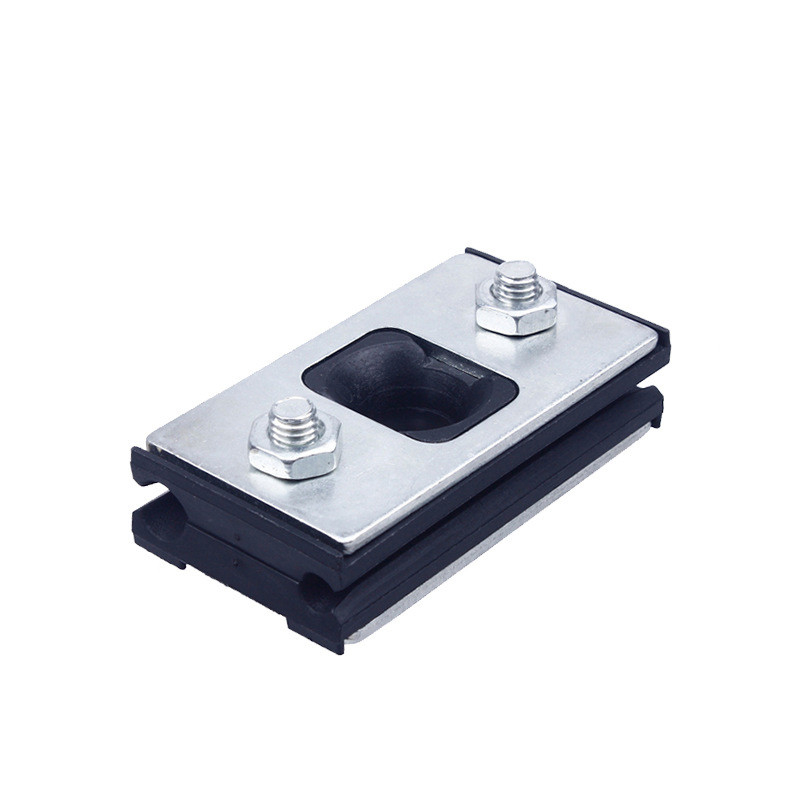

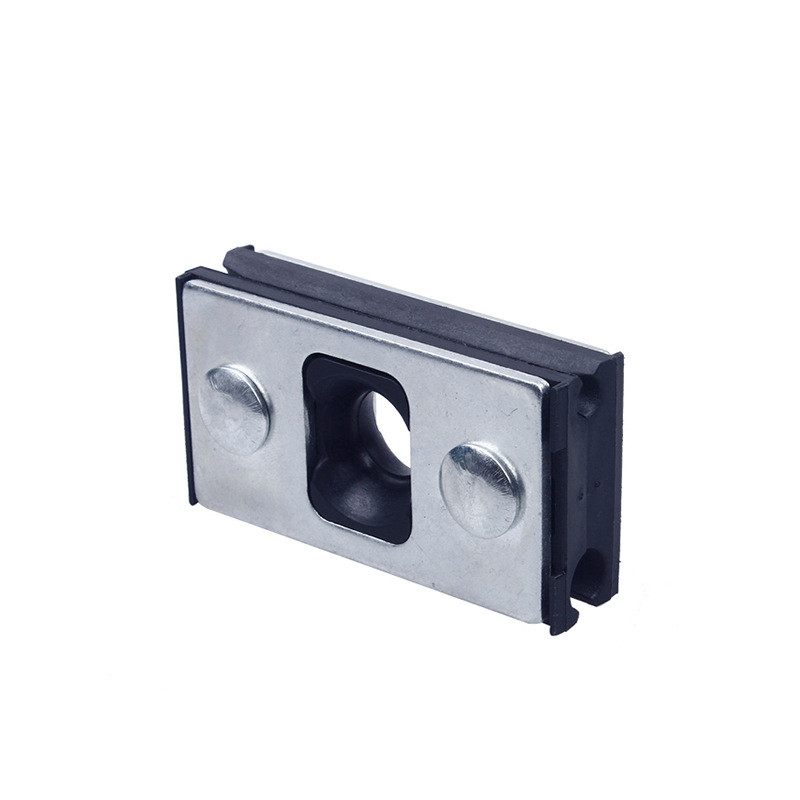

ADSS-Bild-8 Kabel-Aufhängeklemme für die Stangeinstellung an einem Haken

Aufhängeklammern für Fig-8-Kabel

Die Aufhängeklemmen sind so konzipiert, daß sie eine Gelenksperre für Kabel der Figur 8 mit Stahl- oder dielektrisch isoliertem Messenger auf Zugangsnetzen mit Spannweiten von bis zu 90 m bieten.Das einzigartige, patentierte Design wurde entwickelt, um eine universelle Hardwareanlage zu bieten, die alle Aufhängungsgehäuse auf HolzMit geraden Rillen und einem reversiblen System sind diese Klemmen für Messenger mit einem Durchmesser von 3 bis 7 mm und 7 bis 11 mm geeignet.

Spezifikation:

Eigenschaften:

1.1 Deckt alle Messengergrößen von 3 bis 11 mm ab
1.2 Wirkt wie eine Sicherung, um Schäden am Kabel bei abnormaler vertikaler Überlastung (Baum, Autounfall...) zu vermeiden.
1.3 Dielektrische Isolierung von 4 kV zwischen dem Kabelmessenger und der Stange/Klemme
1.4 Zentralloch, das eine Anbringung an Haken ermöglicht, um einen flexiblen Aufhängungspunkt zu schaffen und zusätzlichen Schutz vor windbedingten Vibrationen zu bieten
Einrichtung:

2.1 An einem Hakenbolzen: Die Klemme kann an einem 14 mm- oder 16 mm-Hakenbolzen an bohrbaren Holzstangen montiert werden. Die Länge des Hakenbolzes hängt vom Polendurchmesser ab.

2.2 Auf einer Stangeinlage mit Hakenbolze: Die Klemme kann auf Holzpfosten, runden Betonpfosten und polygonalen Metallpfosten mit einer Aufhängungsschraube CS montiert werden.mit einem Hakenbolzen BQC12x55 und 2 Stangbändern 20 x 0.4mm oder 20 x 0.7mm.

Anwendung:

3.1 Konzipiert für Leitungen mit einem Fiberverstärkten Kunststoff (Fiber Reinforced Plastic, FRP) Messenger-Figure-8-förmigen Leitungsbaugruppe.
