Produktdetails:
|
| Modusart: | INSPEKTION, MILLIMETER | Art der Faser: | G652D/G657A |
|---|---|---|---|
| Kleider und Kleidung: | PVC, LSZH | Verbindungsstück: | Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 au |
| Farbe: | Gelb oder geküsst | Länge: | Jede Länge ist anpassbar |
| Hervorheben: | Duplex-Faseroptik-Pflasterkabel,Duplex LC-LC-Pflasterkabel,LC-Faseroptische Patch-Leitung |
||

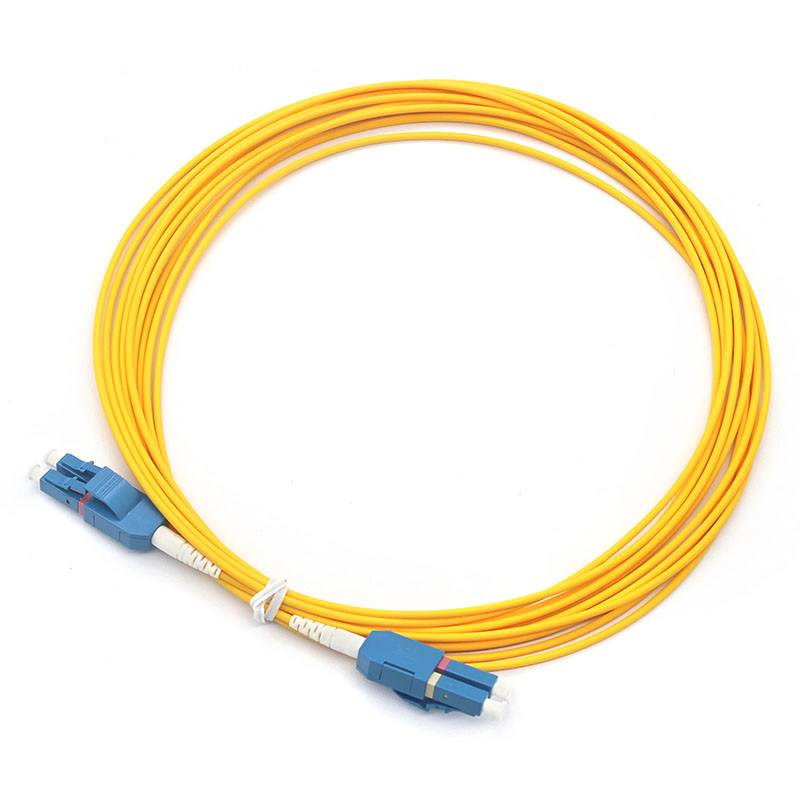

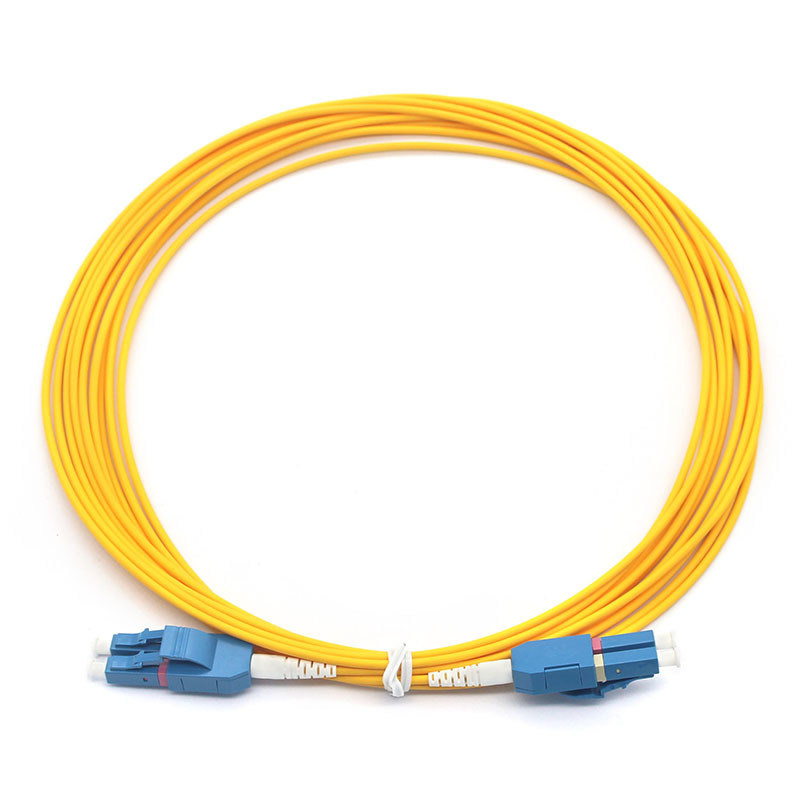

Duplex LC UPC zu LC UPC Glasfaserpatchkabel für Einzelmodus Uniboot
Glasfaser-Patchcords sind Komponenten zur Verbindung von Geräten und Komponenten in Glasfasernetzwerken.Es gibt viele Arten nach verschiedenen Arten von Glasfaserverbindern, einschließlich FC SV SC LC ST E2000N MTRJN MPO etc.. mit Single-Mode (9/125um) und Multimode (50/125 oder 62.5/125). Kabel Jackenmaterial kann PVC, LSZH sein; OFNR, OFNP usw. Es gibt Simplex, Duplex, Multi-Fasern, Band-Fan-out und Bündelfasern.
Spezifikation:
| Parameter | Einheit | Modus | PC | UPC-Kennzeichnung | APC |
| Typ | |||||
| Einsetzungsverlust | dB | S.M. | < 03 | < 03 | < 03 |
| MM | < 03 | < 03 | |||
| Rückkehrverlust | dB | S.M. | > 50 | > 50 | > 60 |
| MM | > 35 | > 35 | |||
| Wiederholbarkeit | dB | Zusätzlicher Verlust < 0,1 dB, Rücklaufverlust < 5 dB | |||
| Austauschbarkeit | dB | Zusätzlicher Verlust < 0,1 dB, Rücklaufverlust < 5 dB | |||
| Verbindungszeiten | Zeiten | > 1000 | |||
| Betriebstemperatur | °C | -40 C- +75 C | |||
| Speichertemperatur | °C | -40 C- +85 C | |||
1.1 Fasertypen
1.1.1 Single-Mode (SMF): für die Fernübertragung (bis zu 100 km) bestimmt, wobei in der Regel ein Kern-/Verkleidungsdurchmesser von 9/125 μm verwendet wird.
1.1.2 Multi-Mode (MMF): Für kürzere Entfernungen (bis zu 500m2km) mit gemeinsamen Kerngrößen von 50/125μm oder 62,5/125μm verwendet.
1.2 Verbindungsarten
1.2.1 LC (Lucent Connector): Kleiner Formfaktor, beliebt bei Hochdichteanwendungen.
1.2.2 SC (Subscriber Connector): Push-Pull-Design, häufig in der Daten- und Telekommunikation verwendet.
1.2.3 FC (Ferrule Connector): Schraubförmig, häufig in Hochschwingungsumgebungen eingesetzt.
1.2.4 ST (Rechte Spitze):Bajonett-Stil, in älteren Netzwerken verwendet.
1.2.5 MTP/MPO: Mehrfaseranschlüsse für Hochleistungsverbindungen (z. B. 12/24-Fasern).
1.3 Polnische Typen
1.3.1 PC (physischer Kontakt): Leicht abgerundet für reduzierte Luftlücken.
1.3.2 UPC (Ultraphysischer Kontakt): Höherer Reflexionsverlust (~-55 dB).
1.3.3 APC (Angled Physical Contact): Endfläche mit einem Winkel von 8° für minimale Rückspiegelung (~-65dB).
1.4 Kabelverkleidung
1.4.1 Simplex: Einzelfaser, einzelnes Kabel.
1.4.2 Duplex: Zwei Fasern (oft für Tx/Rx).
1.4.3 gepanzerter: für raue Umgebungen verstärkt.
1.4.4 Biegenempfindlich (BI): Widerstandsfähig gegen enge Biegen.
Anwendung:

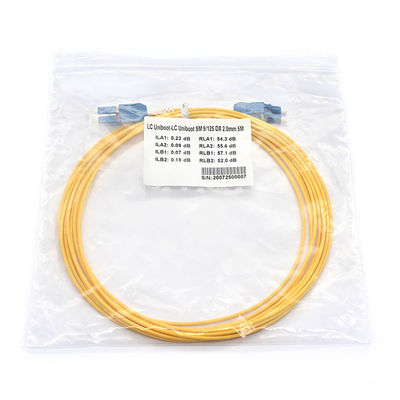

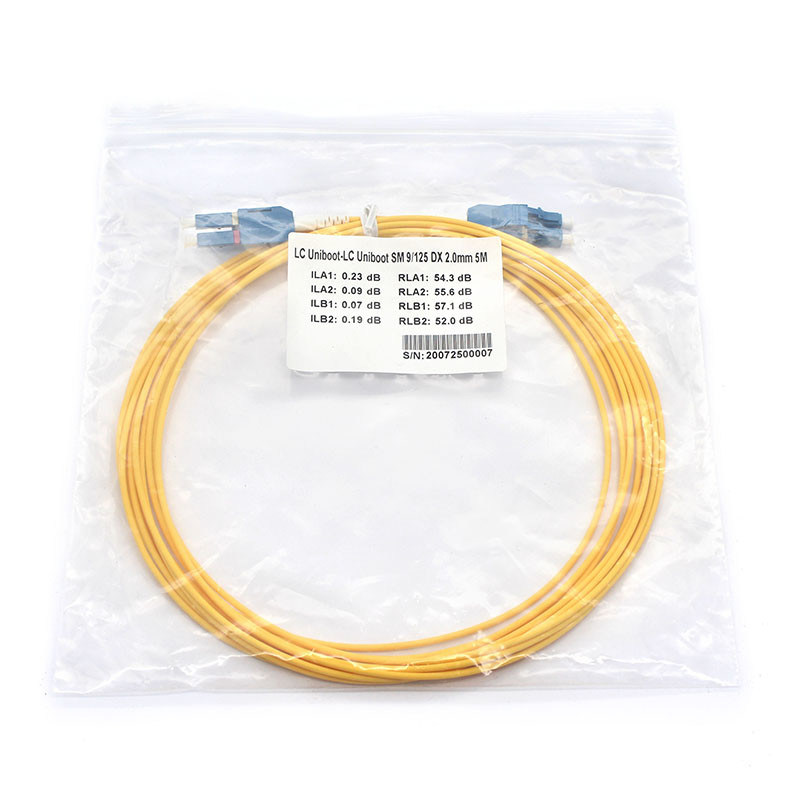

Verpackung:
1Plastikbeutel
2Innerer Kasten.
3. Außenbox
