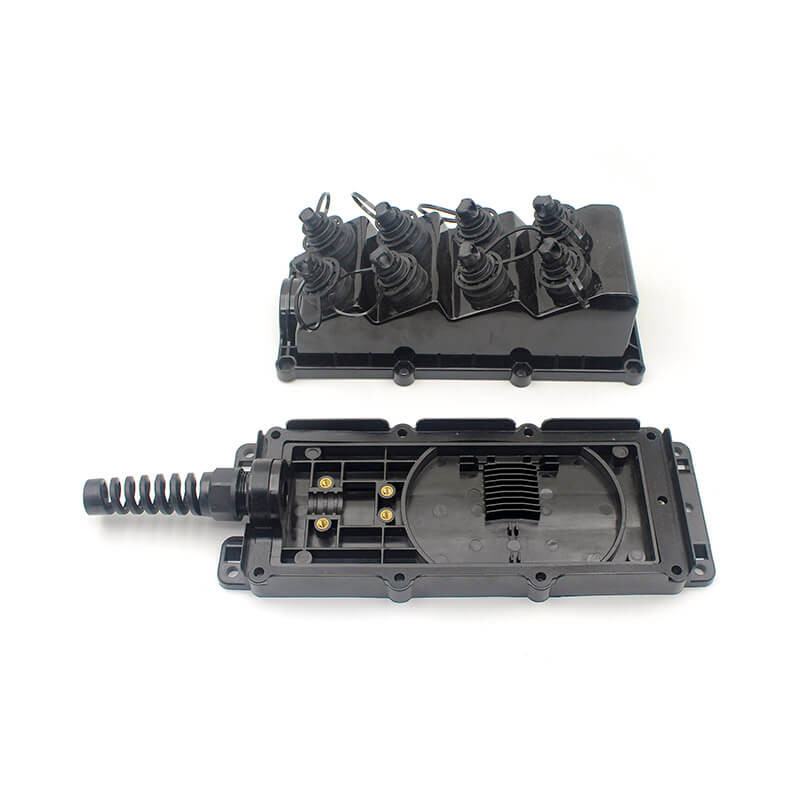

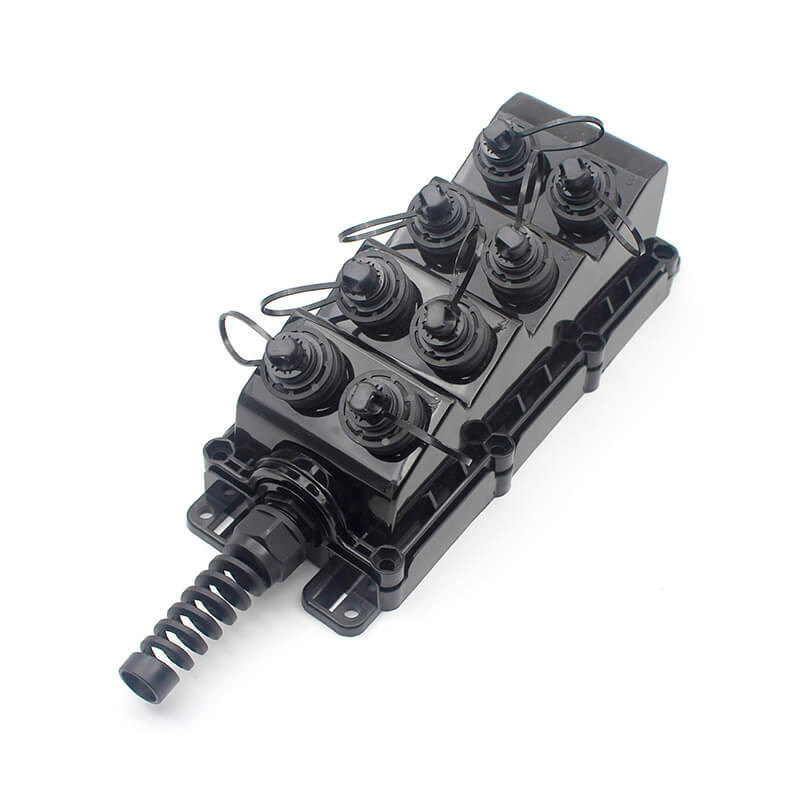

8-Port Multi-Service-Terminal-Box MST-Gehäuse für FTTA
Das Multiport Service Terminal (MST) ist für die hochdichte Glasfaserverteilung in Outdoor-Telekommunikations- und FTTA-Netzen konzipiert. Die robuste IP68-Wasserdichtigkeit in Kombination mit flammhemmenden Materialien und langlebiger 304er Edelstahl-Hardware gewährleistet, dass diese MST-Box auch in anspruchsvollen Umgebungen zuverlässig funktioniert. Sie bietet flexible Installationsmöglichkeiten und unterstützt FastConnect-Abfallkabel, was sie zu einer ausgezeichneten Wahl für Telekommunikationstürme, abgelegene Installationen und Notfall-Netzwerkaufbauten macht.
Spezifikation:
1.1 Glasfaserparameter:
| Nr. |
Artikel |
Einheit |
Spezifikation |
| G.657A1 |
| 1 |
Modenfelddurchmesser |
1310nm |
um |
8,4-9,2 |
| 1550nm |
um |
9,3-10,3 |
| 2 |
Manteldurchmesser |
um |
125±0,7 |
| 3 |
Mantel-Nicht-Rundheit |
% |
≤ 0,7 |
| 4 |
Kern-Mantel-Konzentrizitätsfehler |
um |
≤ 0,5 |
| 5 |
Beschichtungsdurchmesser |
um |
240±0,5 |
| 6 |
Beschichtungs-Nicht-Rundheit |
% |
≤ 6,0 |
| 7 |
Mantel-Beschichtungs-Konzentrizitätsfehler |
um |
≤ 12,0 |
| 8 |
Kabel-Abschaltwellenlänge |
nm |
λ∞≤ 1260 |
| 9 |
Dämpfung (max.) |
1310nm |
dB/km |
≤ 0,35 |
| 1550nm |
dB/km |
≤ 0,21 |
| 1625nm |
dB/km |
≤ 0,23 |
| 10 |
Makro-Biegeverlust |
10 Umdrehungen x 15 mm Radius bei 1550 nm |
dB |
≤ 0,25 |
| 10 Umdrehungen x 15 mm Radius bei 1625 nm |
dB |
≤ 0,10 |
| 1 Umdrehung x 10 mm Radius bei 1550 nm |
dB |
≤ 0,75 |
| 1 Umdrehung x 10 mm Radius bei 1625 nm |
dB |
≤ 1,5 |
1.2 Kabelparameter:
| Artikel |
Spezifikationen |
| Ton-Draht |
AWG |
24 |
| Abmessung |
0,61 |
| Material |
Kupfer |
| Faseranzahl |
2-12 |
| Farbige Beschichtungsfaser |
Abmessung |
250±15um |
| Farbe |
Standardfarbe |
| Pufferröhre |
Abmessung |
2,0 ±0,1mm |
| Material |
PBT und Gel |
| Farbe |
Weiß |
| Zugentlastung |
Abmessung |
2,0 ±0,2mm |
| Material |
FRP |
| Außenmantel |
Durchmesser |
3,0x4,5mm; 4x7mm; 4,5x8,1mm; 4,5x9,8mm |
| Material |
PE |
| Farbe |
Schwarz |
1.3 Mechanische und Umwelteigenschaften:
| Artikel |
Einheit |
Spezifikationen |
| Zug (langfristig) |
N |
300 |
| Zug (kurzfristig) |
N |
600 |
| Quetschfestigkeit (langfristig) |
N/10cm |
1000 |
| Quetschfestigkeit (kurzfristig) |
N/10cm |
2200 |
| Min. Biegeradius (dynamisch) |
mm |
60 |
| Min. Biegeradius (statisch) |
mm |
60 |
Merkmale:
2.1 Diese MST-Box bietet ausreichend Platz für die Verwaltung größerer Glasfasernetze, ideal für FTTA- und Telekommunikationsanwendungen.
2.2 Vollständig wasser- und staubdicht, bietet diese Box zuverlässigen Schutz vor rauen Wetterbedingungen und Außenumgebungen.
2.3 Hergestellt aus flammhemmendem PC+ABS-Kunststoff und 304er Edelstahl-Hardware, ist diese MST-Box für extreme Temperaturen und Wetterbedingungen ausgelegt.

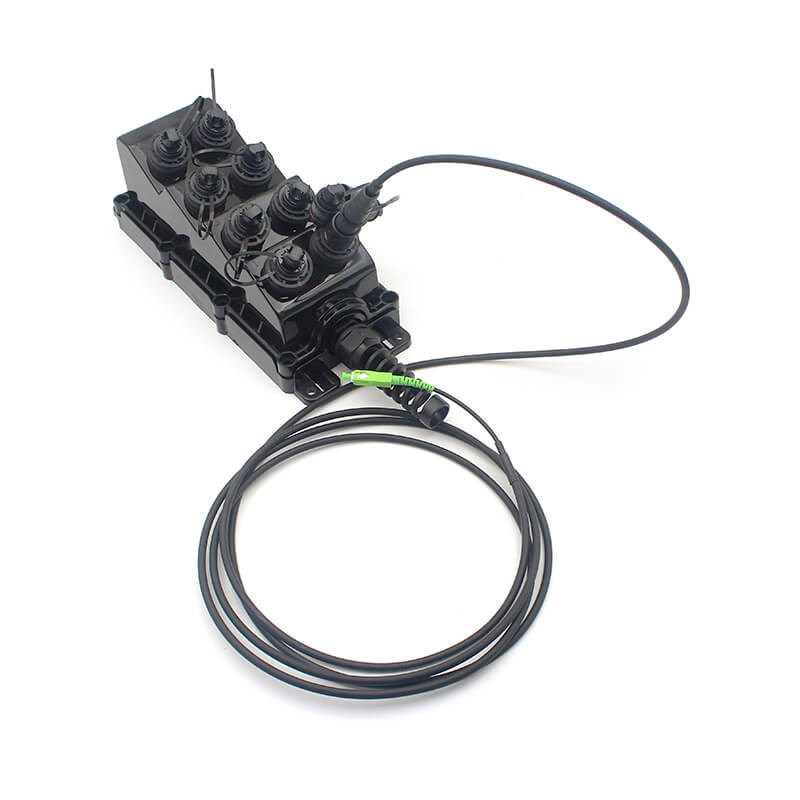

2.4 Unterstützt Plug-and-Play FastConnect-Abfallkabel für eine schnelle, Spleiß-freie Bereitstellung, was die Einrichtung für FTTH, FTTA und andere Außeninstallationen einfacher und schneller macht.
2.5 Dielektrisches, tonbares oder gepanzertes Eingangs-Stub-Kabel
2.6 Montageoptionen an Mast, Sockel, Schacht oder Spanndraht
2.7 Wird mit einer universellen Montagehalterung geliefert
2.8 Benutzerfreundliche Verpackung ermöglicht einfaches Abwickeln
Anwendung:
3.1 FTTA (Fiber to the Antenna):Entwickelt für Outdoor-Telekommunikationsnetzwerkinstallationen, bietet die MST-Box eine hochkapazitive Glasfaserverteilung, ideal für Telekommunikationstürme und Antennensysteme.
3.2 Telekommunikationsnetze: Perfekt für die Verwaltung von Glasfaserverbindungen über Basisstationen, Antennen und Netzknoten, um eine schnelle und stabile Datenübertragung zu gewährleisten.
3.3 Ländliche und abgelegene Netzwerke:
3.4 Temporäre Netzwerkeinrichtungen
