Detailinformationen

Spannung ((Langfristig):	300n	Spannung (kurzfristige):	600N
Crush (langfristig):	1000N/10cm	Crush (kurzfristig):	2200N/10cm
Installationstemperatur:	-20~+60℃	Betriebstemperatur:	-40 ~+70 ℃
Hervorheben:	8 Hafen Wasserdichte Endbox , Außen-Wasserdichte Endbox , FTTA MST Wasserdichte Endbox

Produkt-Beschreibung

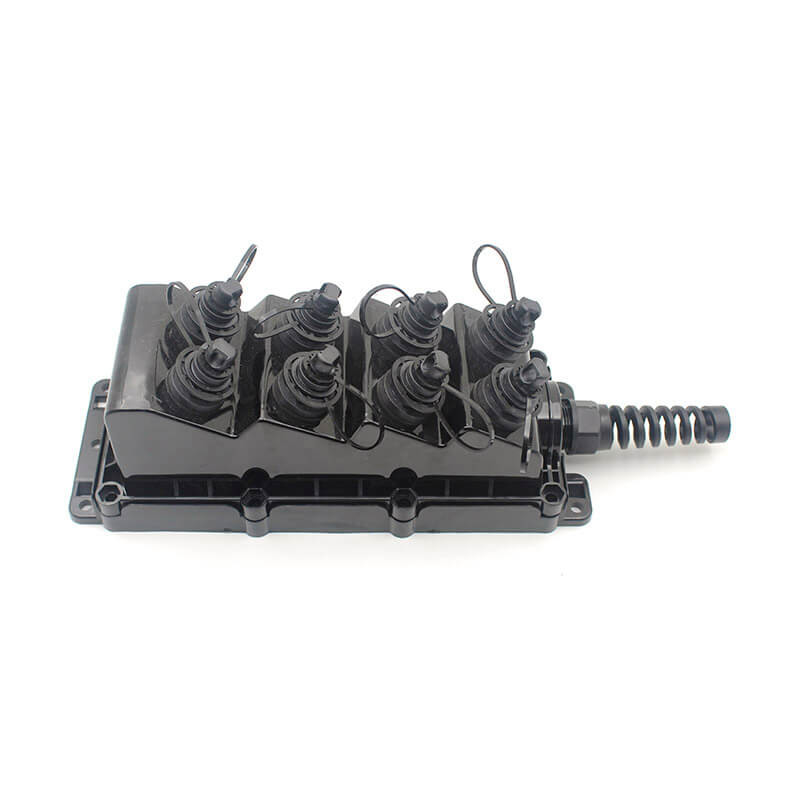

Outdoor FTTA MST Multi-Service-Terminal-Gehäuse 8 Ports Wasserdicht

Das Multi-Service-Terminal verfügt über gehärtete Adapter und ist vollständig OptiTap-kompatibel. Die MSTs ermöglichen eine schnelle Bereitstellung von Mobilfunkmasten und FTTH und sind vollständig nach IP68 zertifiziert, um den Strapazen der Außeninstallation in allen Umgebungen standzuhalten. Jede MST wird mit einer einfach zu installierenden Halterung geliefert, die eine Wand- oder Mastmontage ermöglicht.

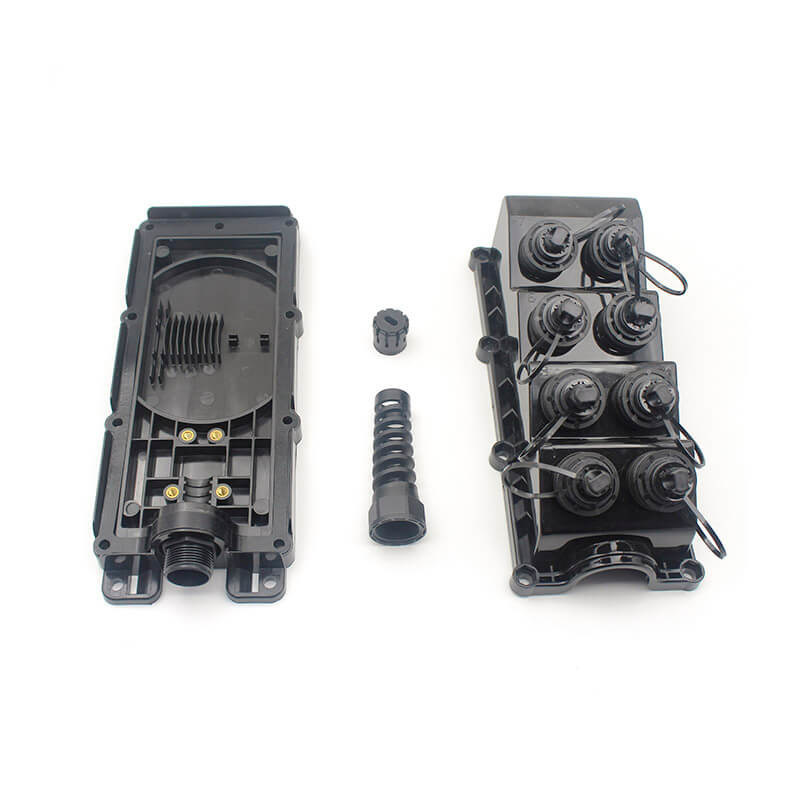

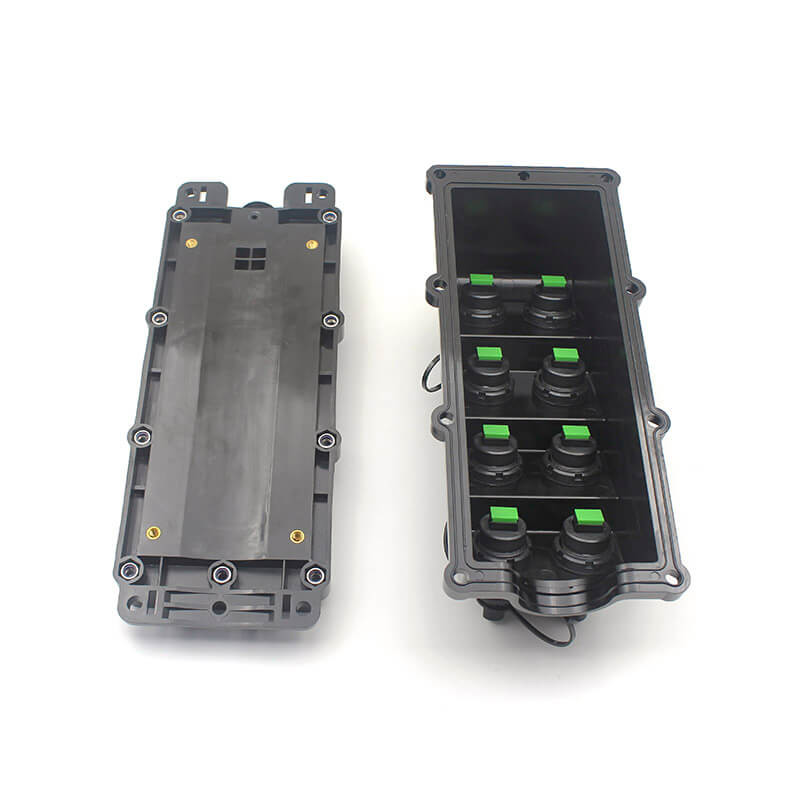

Die MST verwendet gehärtete Adapter für die optischen Ports. Ein gehärteter Adapter besteht aus einem Standard- SC-Adapter, der in einem Schutzgehäuse untergebracht ist. Das Gehäuse bietet einen abgedichteten Umweltschutz für den Adapter. Die Öffnung jedes optischen Ports ist mit einer staubdichten Kappe mit Gewinde verschlossen, die den Eintritt von Schmutz und Feuchtigkeit verhindert.

Spezifikation:

1.1 Faserparameter

Nr.	Artikel		Einheit	Spezifikation
Nr.	Artikel		Einheit	G.657A1
1	Modenfelddurchmesser	1310nm	um	8.4-9.2
1	Modenfelddurchmesser	1550nm	um	9.3-10.3
2	Manteldurchmesser		um	125±0.7
3	Mantel-Nicht-Rundheit		%	≤ 0.7
4	Kern-Mantel-Konzentrizitätsfehler		um	≤ 0.5
5	Beschichtungsdurchmesser		um	240±0.5
6	Beschichtungs-Nicht-Rundheit		%	≤ 6.0
7	Mantel-Beschichtungs-Konzentrizitätsfehler		um	≤ 12.0
8	Kabel-Cutoff-Wellenlänge		nm	λ∞≤ 1260
9	Dämpfung (max.)	1310nm	dB/km	≤ 0.35
		1550nm	dB/km	≤ 0.21
		1625nm	dB/km	≤ 0.23
10	Makro-Biegeverlust	10umx15mm Radius @1550nm	dB	≤ 0.25
		10umx15mm Radius @1625nm	dB	≤ 0.10
		1umx10mm Radius @1550nm	dB	≤ 0.75
		1umx10mm Radius @1625nm	dB	≤ 1.5

1.2 Faserparameter

Artikel		Spezifikationen
Ton-Draht	AWG	24
	Abmessung	0.61
	Material	Kupfer
Faseranzahl		2-12
Farbige Beschichtungsfaser	Abmessung	250±15um
Farbige Beschichtungsfaser	Farbe	Standardfarbe
Pufferröhre	Abmessung	2.0 ±0.1mm
	Material	PBT und Gel
	Farbe	Weiß
Zugentlastung	Abmessung	2.0 ±0.2mm
Zugentlastung	Material	FRP
Außenmantel	Durchmesser	3.0x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm
	Material	PE
	Farbe	Schwarz

1.3 Mechanische und Umwelteigenschaften

Artikel	Einheit	Spezifikationen
Zug (Langzeit)	N	300
Zug (Kurzzeit)	N	600
Quetsch (Langzeit)	N/10cm	1000
Quetsch (Kurzzeit)	N/10cm	2200
Min. Biegeradius (Dynamisch)	mm	60
Min. Biegeradius (Statisch)	mm	60

Merkmale:

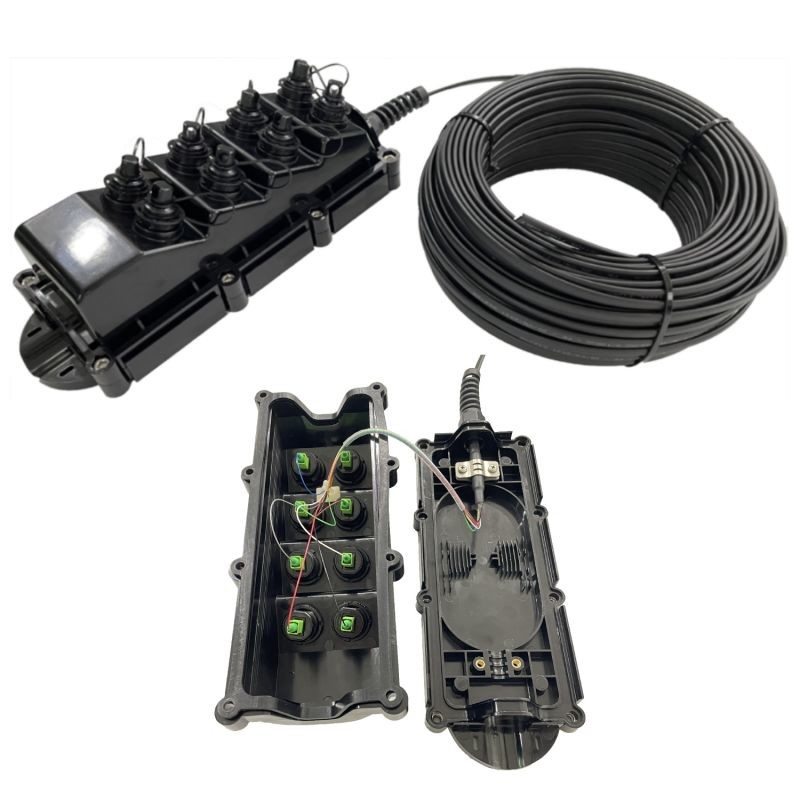

2.1 Dielektrische, tonbare oder gepanzerte Eingangs-Stub-Kabel

2.2 Jede Box kann vollständig vormontiert werden, um die Notwendigkeit des Öffnens und der Feldmontage vor Ort zu reduzieren.

2.3 Keine Spleißarbeiten im Terminal erforderlich

2.4 Gehärtete Steckverbinder sind werkseitig terminiert und umweltversiegelt für den Einsatz in optischen Drop-Kabel-Installationen.

2.5 Plug-and-Play-Adapterports gewährleisten eine schnelle Kabelinstallation im Außenbereich des Netzes.

2.6 Multi-Port-Service-Terminals integrieren gehärtete Steckverbindertechnologie, die für die raue Umgebung im Außenbereich ausgelegt ist.

Anwendung:

3.1 FTTA (Fiber to the Antenna)

3.2 Telekommunikationsnetze

3.3 Ländliche und abgelegene Netzwerke

3.4 Temporäre Netzwerkeinrichtungen

Installationshandbuch:

Größe und Tag:

Herkunftsort:	China
Markenname:	DOWELL
Modellnummer:	DW-MST-8

Min Bestellmenge:	500 Stück
Lieferzeit:	7-15 Tage
Zahlungsbedingungen:	T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit:	500 PCs pro 7 Tage
