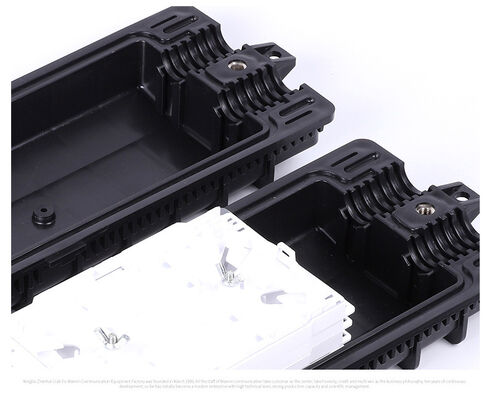

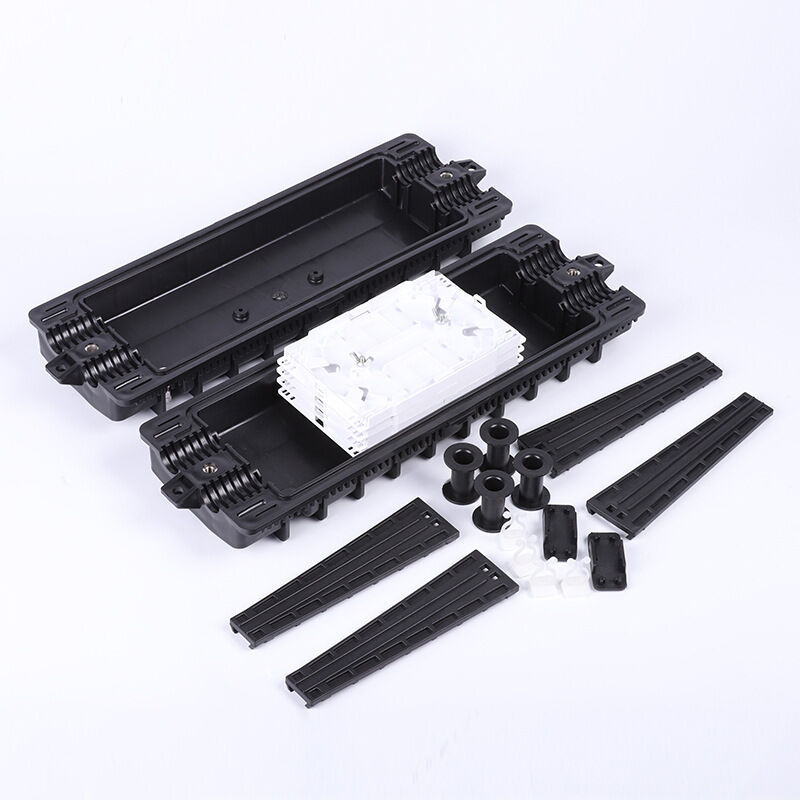

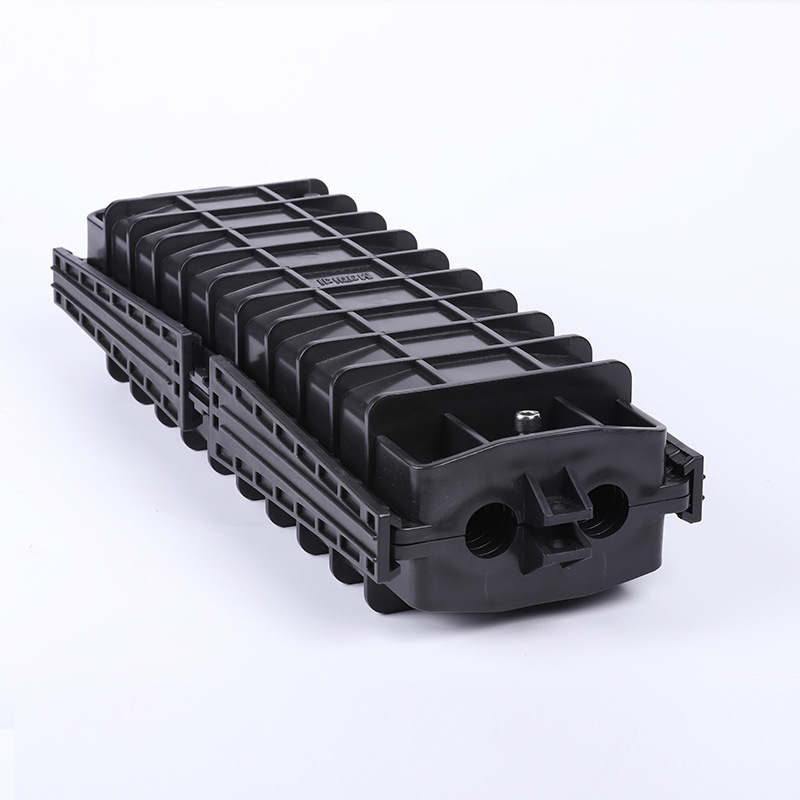

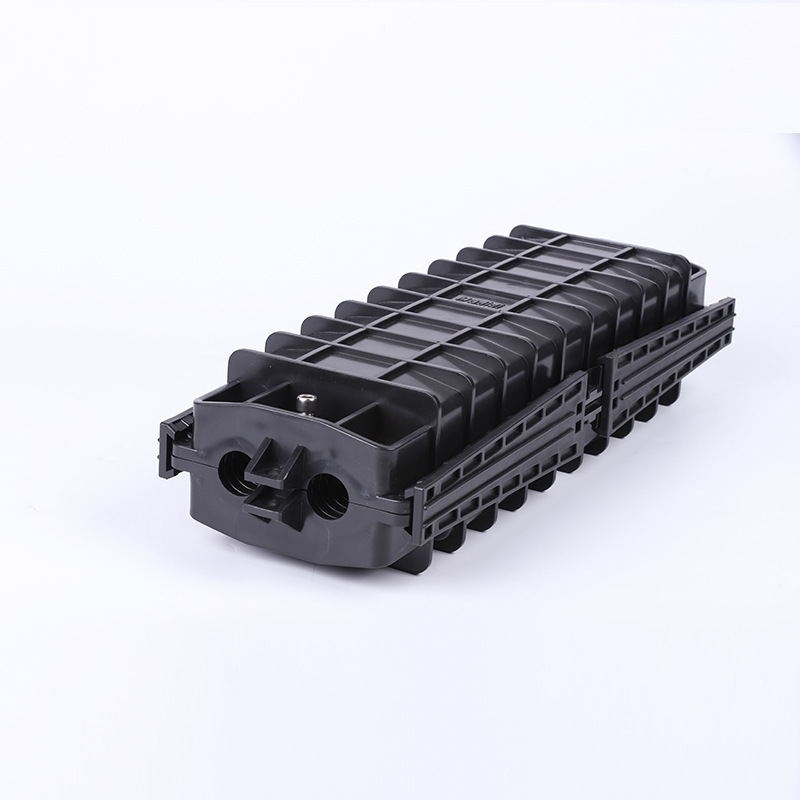

48 Cores Inline-Typ Faseroptik-Spleißverschluss 2 In 2 Out Wasserdicht
Ein Inline-Faseroptik-Verschluss ist ein Schutzgehäuse, das zum Spleißen, Abzweigen und Speichern von Glasfaserkabeln entlang einer Kabelstrecke verwendet wird. Im Gegensatz zu einem Dome- oder Wandverschluss ist er für die Inline-Installation (direkt am Kabel) in Freiluft-, Untergrund- oder Erdverlegeanwendungen konzipiert und bildet einen abgedichteten, langlebigen und wieder zugänglichen Verbindungspunkt.
Spezifikation:
| Vorteile |
Nachteile |
| Umweltschutz: Ausgezeichnete Abdichtung gegen Feuchtigkeit/Verunreinigungen. |
Installationskenntnisse: Erfordert geschulte Techniker für eine ordnungsgemäße Abdichtung. |
| Mechanischer Schutz: Schützt Spleiße vor Quetschungen, Stößen und Zugbelastungen. |
Größe: Kann sperrig sein, insbesondere bei hohen Faserzahlen. |
| Flexibilität: Wieder zugänglich für Netzwerkmodifikationen. |
Kosten: Höhere Anschaffungskosten als einfache mechanische Hülsen (aber für permanente Installationen gerechtfertigt). |
| Organisation: Interne Trays halten Fasern verwaltet und identifizierbar. |
Windlast in der Freiluft: Fügt einen Punkt der Windlast auf der Freiluftstrecke hinzu. |
Typen:
1.1 Nach Installation:
Freiluft: Montiert auf einem Tragseil zwischen Masten. Leicht, UV-beständig, mit starken Hängehalterungen.
Untergrund/Erdverlegt: Installiert in Schächten, Handlöchern oder direkt vergraben. Besitzen robuste, korrosionsbeständige Gehäuse und oft eine zylindrische "Pillen"- Form, um dem Hinterfüllungsdruck und der Feuchtigkeit standzuhalten.
Kanal: Innerhalb eines Leerrohrs oder Kanals installiert.
1.2 Nach Kabeleintritt/Austritt:
Durchsatz (Straight-Through): Am häufigsten. Das Kabel tritt an einem Ende ein und verlässt das andere, wodurch der lineare Pfad beibehalten wird. Wird für Punkt-zu- Punkt-Spleißen verwendet.
Abzweigung (Tap): Ein oder mehrere Kabel treten ein, und mehrere kleinere Kabel zweigen ab. Wird für die Netzwerkverteilung oder -aufteilung verwendet.
Stumpfspleißen: Zwei Kabel kommen von entgegengesetzten Enden und werden intern gespleißt.
Anwendungen:
2.1 Langstrecken- und Trunk-Netzwerke: Spleißen von Kabeln über große Entfernungen (z. B. zwischen Städten).
2.2 Fiber-to-the-Home (FTTH)-Netzwerke: Erstellen von Verteilungspunkten, an denen ein Zuleitungskabel in mehrere Abzweigkabel aufgeteilt wird.
2.3 Netzwerkreparatur und -wiederherstellung: Schnelles Wiederherstellen eines durchtrennten Kabels durch Spleißen eines neuen Abschnitts.
2.4 Kabelsegmentverbindung: Verbinden von Kabeltrommeln in Fertigungslänge während der ersten Bereitstellung.
2.5 Übergangspunkte: Ändern von Kabeltypen (z. B. von Freiluft zu erdverlegt) oder Verbinden von armierten mit nicht armierten Kabeln.
So wählen Sie den richtigen Inline-Verschluss aus:
3.1 Umgebung: Freiluft, erdverlegt, unter Wasser? Bestimmt die IP-Schutzart (z. B. IP68 für Tauchgeräte) und die Materialfestigkeit.
3.2 Kabelanzahl & Faseranzahl: Muss die Anzahl der Kabel und die Gesamtzahl der Faseradern aufnehmen (z. B. 2 Kabel x 144 Fasern).
3.3 Wiederzugänglichkeit: Müssen Sie später Fasern hinzufügen oder neu konfigurieren? Die meisten sind für mehrere Wiedereintritte ausgelegt.
3.4 Abdichtungsmethode: Schrumpfschlauch (sehr zuverlässig, benötigt aber einen Brenner), Gel-Dichtung (sauberer, werkzeuglos) oder mechanische Kompression.
3.5 Größe & Portkonfiguration: Stellen Sie sicher, dass es genügend Ports mit dem richtigen Durchmesser für Ihre Kabel hat.
3.6 Einhaltung von Standards: Sollte die relevanten Industriestandards erfüllen (z. B. Telcordia GR-771, ICEA).
