Alle dielektrischen Glasfaserkabel selbsttragend 2 6 12 24 48 144 Kerne

Allelektrisches selbsttragendes Freileitungskabel 2 6 12 24 48 Bis zu 144 Fasern

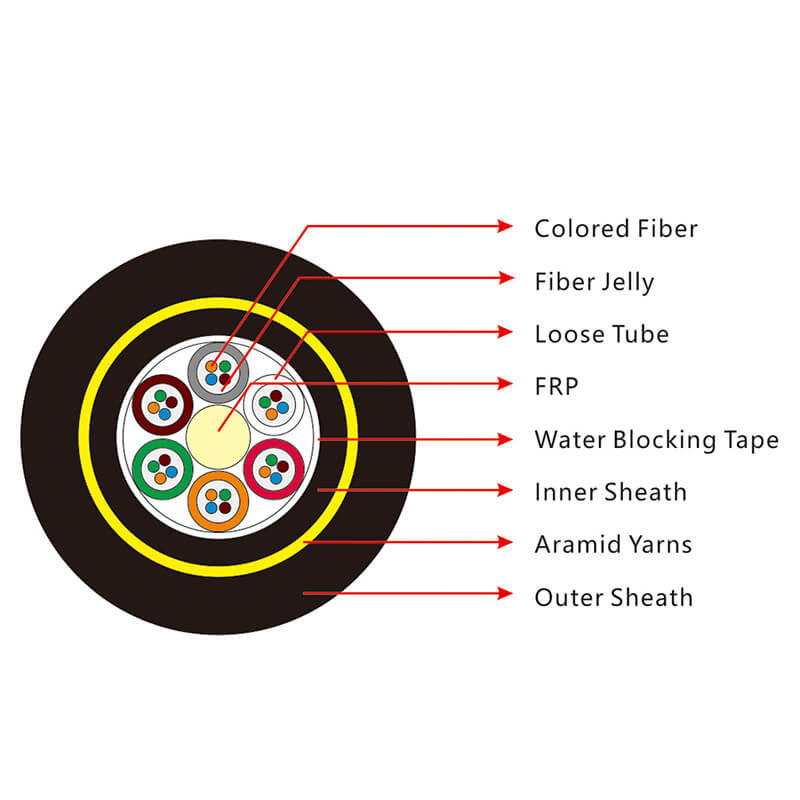

Die Konstruktion von ADSS-selbsttragenden Freileitungskabeln besteht darin, dass 250-µm-Fasern in einem losen Rohr positioniert sind, das aus hochmodularem Kunststoff besteht und mit einer wasserabweisenden Füllmasse gefüllt ist. Die Rohre sind mit einer wasserabweisenden Füllmasse gefüllt. Das Rohr (und die Füllstoffe) werden um ein GFK als nichtmetallisches zentrales Festigkeitselement zu einem kompakten und runden Kabelkern verseilt. Nachdem der Kabelkern mit Füllmasse gefüllt ist, wird er mit einer dünnen PE-Innenseele bedeckt. Nachdem eine Schicht aus Aramidgarnen über die Innenseele als Festigkeitselement aufgebracht wurde, wird das Kabel mit einer PE- oder AT-Außenhülle fertiggestellt.

Optische Eigenschaften
Fasertyp
Modenfeld-Durchmesser (µm)	1310nm	9,1 ± 0,5
	1550nm	10,3 ± 0,7
Dämpfungskoeffizient (dB/km)	1310nm	≤0,35
	1550nm	≤0,21
Dämpfungsungleichmäßigkeit (dB)		≤0,05
Null-Dispersions-Wellenlänge (λo) (nm)		1300-1324
Maximale Null-Dispersions-Steigung (Somax) (ps/(nm².km))		≤0,093
Polarisationsmoden-Dispersionskoeffizient (PMDo) (ps/km)		≤0,2
Grenzwellenlänge (λcc) (nm)		≤1260
Dispersionskoeffizient (ps/(nm·km))	1288~1339nm	≤3,5
	1550nm	≤18
Effektiver Gruppen-Brechungsindex (Neff)	1310nm	1,466
	1550nm	1,467
Geometrische Eigenschaft
Manteldurchmesser (µm)		125,0 ± 1,0
Mantel-Nichtrundheit (%)		≤1,0
Beschichtungsdurchmesser (µm)		245,0 ± 10,0
Beschichtungs-Nichtrundheit (%)		≤6,0
Kern-Mantel-Konzentrizitätsfehler (µm)		≤0,8
Mechanische Eigenschaft
Krümmung (m)		≥4,0
Zugfestigkeit (GPa)		≥0,69
Beschichtungsabzugskraft (N)	Mittelwert	1,0~5,0
	Spitzenwert	1,3~8,9
Makro-Biegedämpfung (dB)	Ø60mm, 100 Windungen, @ 1550nm	≤0,05
	Ø32mm, 1 Windung, @ 1550nm	≤0,05

Kabel Technische Parameter:

Parameter		Spezifikation
Faseranzahl		2	6	12	24	60	144
Lose Hülse	Material	PBT
	Fasern pro Hülse	2	4	4	4	12	12
	Anzahl	1	2	3	6	5	12
Füllstab	Anzahl	5	4	3	0	1	0
Zentraler Festigkeitsträger	Material	GFK				GFK mit PE-Ummantelung
Wasserblockiermaterial		Wasserblockiergarn
Zusätzlicher Festigkeitsträger		Aramidgarne
Innenseele	Material	Schwarzes PE (Polyethylen)
	Dicke	Nenn: 0,8 mm
Außenmantel	Material	Schwarzes PE (Polyethylen) oder AT
	Dicke	Nenn: 1,7 mm
Kabeldurchmesser (mm)		11,4	11,4	11,4	11,4	12,3	17,8
Kabelgewicht (kg/km)		94~101	94~101	94~101	94~101	119~127	241~252
Nennzugspannung (RTS) (KN)		5,25	5,25	5,25	5,25	7,25	14,25
Maximale Betriebszugkraft (40% RTS) (KN)		2,1	2,1	2,1	2,1	2,9	5,8
Tägliche Zugbelastung (15-25% RTS) (KN)		0,78~1,31	0,78~1,31	0,78~1,31	0,78~1,31	1,08~1,81	2,17~3,62
Zulässige maximale Spannweite (m)		100
Quetschfestigkeit (N/100mm)		Kurzzeitig	2200
Geeignete meteorologische Bedingungen			Max. Windgeschwindigkeit: 25 m/s Max. Vereisung: 0 mm
Biegeradius (mm)	Installation	20D
	Betrieb	10D
Dämpfung (nach Kabel) (dB/km)	SM-Faser @1310nm	≤0,36
	SM-Faser @1550nm	≤0,22

Anwendung:

Selbsttragende Freileitungsinstallation

Für Freileitungen unter 110 kV wird eine PE-Außenhülle verwendet.

Für Freileitungen gleich oder über 110 kV wird eine AT-Außenhülle verwendet.

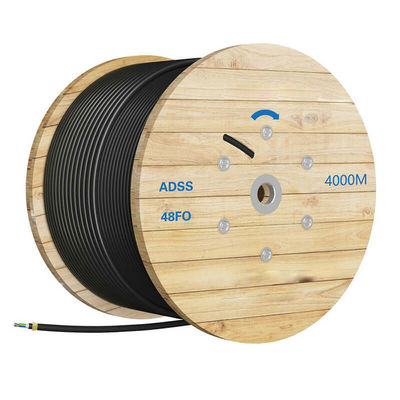

Verpackung:
