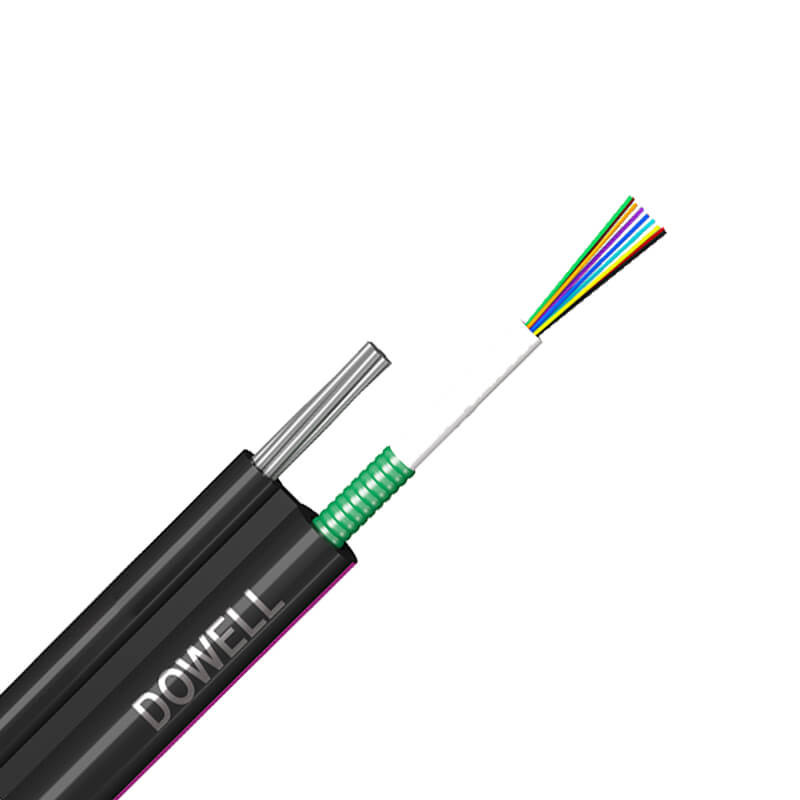

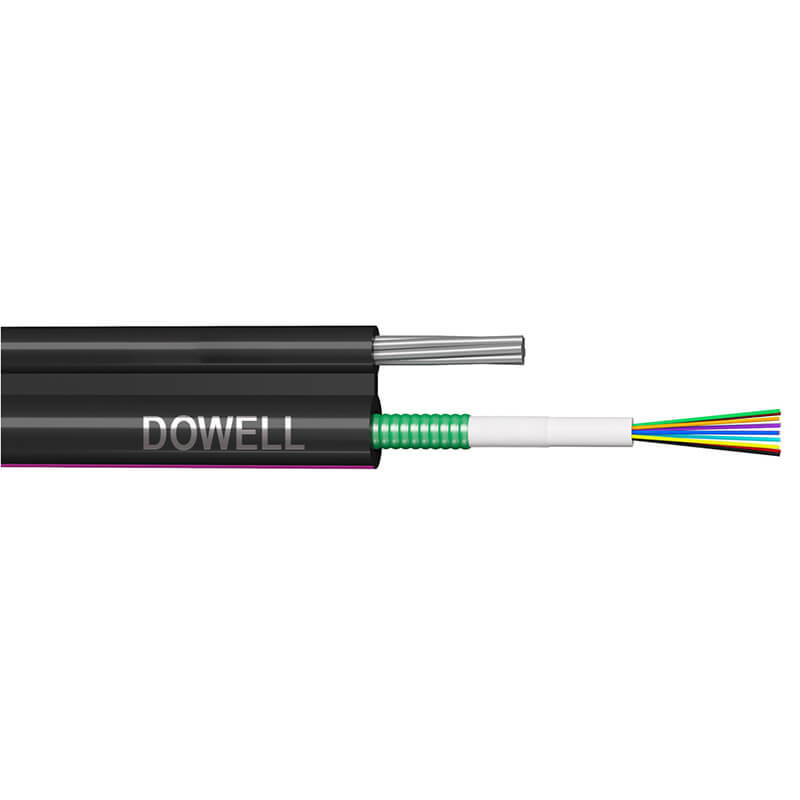

Abbildung 8 Zentrumrohr Multimode Faserkabel 12 Kern Einzelmodus für FTTX FTTH-Netzwerke

Einzelmodus Abbildung 8 Mittelrohroptikkabel 12 Kerne für FTTX FTTH-Netzwerke

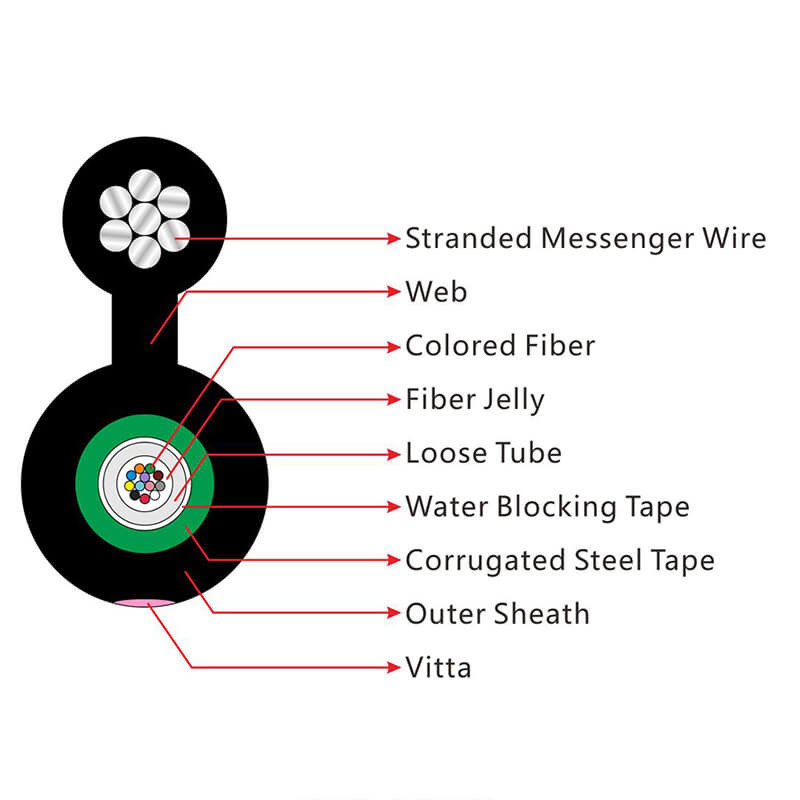

GYXTC8S Figure 8 Glasfaserkabel, einzelmodische/multimodische Fasern werden in das lose Rohr, das aus hochmodulösen Kunststoffmaterialien besteht und mit einer Filterverbindung gefüllt ist, positioniert.PSP wird entlang des losen Rohres aufgetragen. und wasserdichte Materialien in Zwischenräume verteilt.Dieser Teil des Kabels, begleitet von den Stranged-Drähten als Stützteil, wird mit einer PE-Hülle ergänzt, um eine Figur-8-Struktur zu bilden.

Optische Eigenschaften:

Technische Parameter:

SM-Fasern	Art der Faser	G652D / G657A	MFD	8 6 9,8 um
	Durchmesser der Verkleidung	125 ± 0,7um	Nicht kreisförmiges Verkleidungsmaterial	≤ 0,7%
	Durchmesser der Beschichtung	242 ± 7um	Farbe der Fasern	Standardspektrum
Stärker	Material	Stahldraht	Durchmesser	7*1,0 mm/1 6 mm
Löse Röhre	Material	PBT	Durchmesser	2.2 0 1 mm
Rüstung	Material	Band aus Wellstahl
Wassersperrsystem	Material	Wasserdichtband
Außenhülle	Material	MDPE
	Durchmesser	3.8mmx7.5mm(± 0.4) -12.5mm (± 1)
Zugfestigkeit	Langfristig	600 N	Kurzfristig	1500 N
Zerschlaglast	Langfristig	300 N/100 mm	Kurzfristig	1000N/100mm
Biegeradius	Dynamisch	160N	Statik	80N

Eigenschaften:

1.1 Die hohe Zugfestigkeit von Strangdrähten erfüllt die Anforderung, dass sie selbsttragend sind.

1.2 Gute mechanische und Temperaturleistung

1.3 Hochfestigkeitslocker Rohr, das hydrolysebeständig ist

1.4 Spezielle Rohrfüllverbindungen sorgen für einen kritischen Schutz der Fasern

1.5 Zur Gewährleistung der Wasserdichtigkeit des Kabels sind folgende Maßnahmen zu treffen:

1.6 Loser Rohrfüllstoff

1.7 100%ige Füllung des Kabelkerns

1.8 Stahlband Feuchtigkeitsschutz

Anwendung:

2.1 Hochleistungsoptisches Netzwerk in Betrieb

2.2 Hochgeschwindigkeitsoptische Routen in Gebäuden (FTTX)

2.3 Alle Arten von Glasfaserkabeln mit unterschiedlichen Strukturen

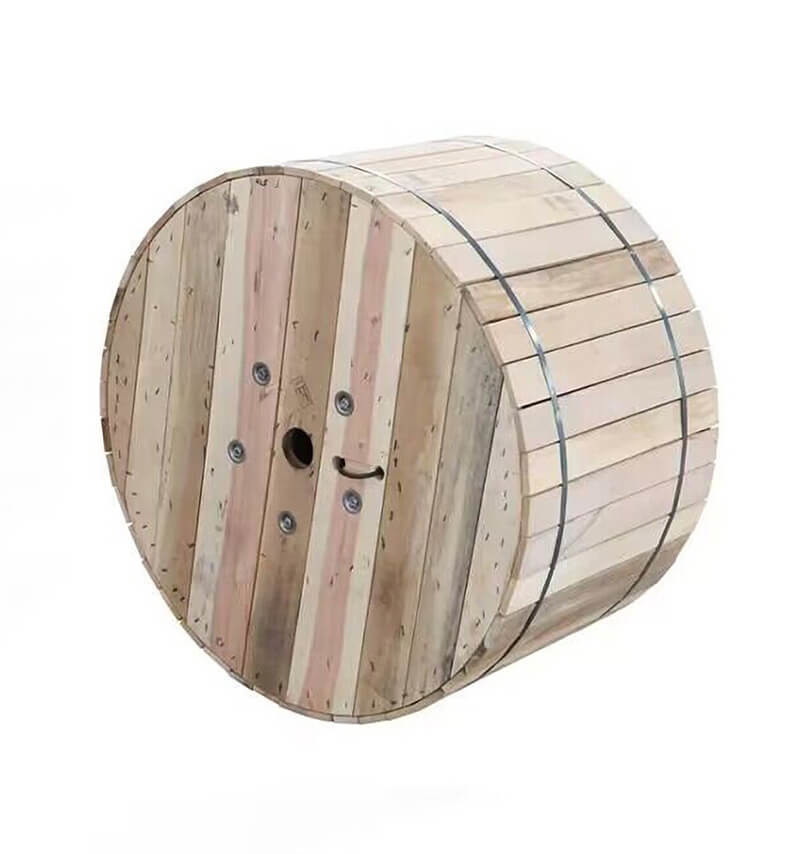

Verpackung:
